地磅傳感器安裝步驟說明

1.傳感器安裝建議

實踐證明，柱式類傳感器安裝限位非常重要，ZSW-G壓柱型傳感器也是如此，如果傳感器安裝對位垂直、限位設施完好，秤體系統可以達到很高的精度。建議使用傳感器假體對位固定，而后用傳感器取代傳感器假體的方案來解決傳感器安裝垂直的問題，參見下圖及步驟說明：

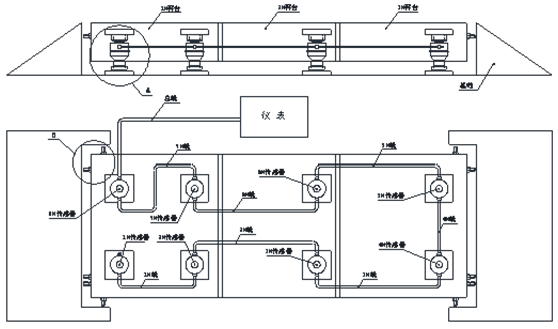

秤體示意圖（ZSW-G系列串聯組秤為例）



2.安裝步驟說明：

1、檢查基礎完好，符合強度及平面度要求。

2、上壓頭與與秤臺上頂板固定好，為方便更換建議用螺栓固定，下底座與下底板固定，為方便更換一般建議用螺栓或用銷子固定。

3、把1#秤臺、2#秤臺、3#秤臺按順序放置于相位位置，注意調整限位螺栓以免碰撞受損，秤臺與四周基礎間隙一樣，秤臺之間連接良好，一般建議用自由連接。

4、如上圖示意，取8只傳感器假體安裝于秤臺下，安裝完畢后，檢查秤臺連接良好，位置符合要求，使每只傳感器假體能壓實，然后調整限位間隙為0.5~1.5mm。

5、此時秤臺及下底板位置已經確定，底板可固定于基礎上，用千斤頂升起秤臺，逐個取下傳感器假體，更換為傳感器，并進行連線。

6、調整秤臺限位間隙，使長度方向3~5mm，寬度方向2~4mm，可開始進行加載調試。

7、為確保秤體系統計量精度，需引導用戶定期對限位距離檢查調整到上述范圍，必要時用水平對位儀檢查傳感器是否垂直安裝。

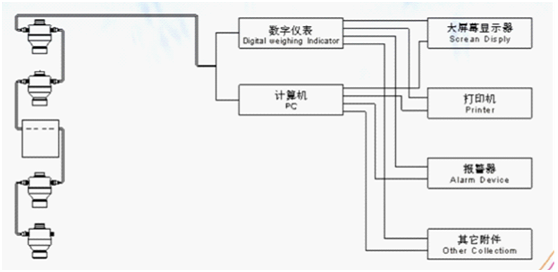

稱重系統方案示意圖



3.質量保證

● 質量保證期限

在正常使用狀態下，12個月內免費保修。（廣東山和智能稱重系統有限公司出品）
